KNX Modbus RTU Gateway 886.1 secure

 KNX Modbus RTU Gateway 886.1 secure

Das KNX Modbus RTU Gateway 886.1 secure ist ein kompaktes Gateway zwischen KNX TP und Modbus RTU mit 250 frei konfigurierbaren Kanälen.

Das Gerät ermöglicht eine einfache Integration von Modbus-Geräten, die das RTU-Protokoll über RS-485 unterstützen und kann als Modbus-Master oder -Slave fungieren. Als Master kann das Gerät bis zu 25 Slave-Geräte adressieren.

Die Zuordnung zwischen KNX-Objekten und Modbus-Registern kann über Parameter in der ETS konfiguriert werde. Es ist keine weitere Software erforderlich.

Zwei Taster und drei mehrfarbige LEDs auf der Gerätefront ermöglichen eine lokale Bedienung (Synchronisierungsfunktion) und eine Visualisierung des Gerätezustands.

Der KNX Bus und Modbus sind galvanisch voneinander getrennt.

Die Spannungsversorgung erfolgt über den KNX Bus.
Das Gerät unterstützt KNX Security.

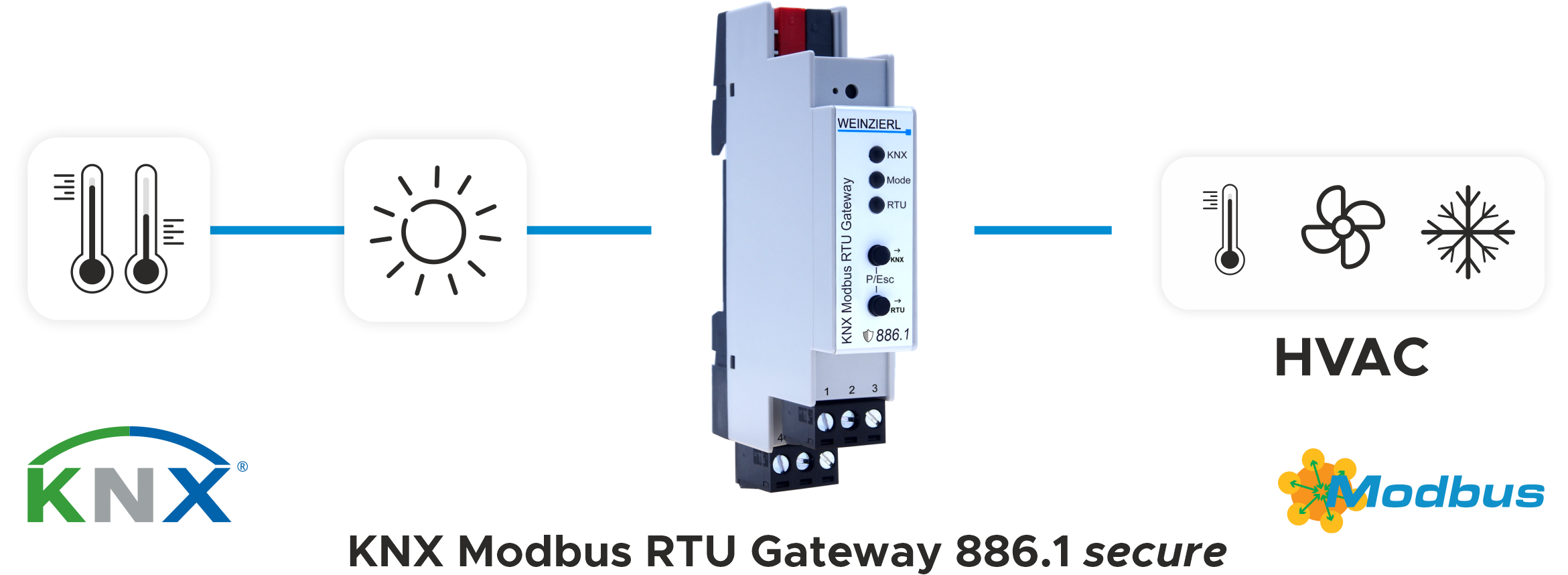

Wz Schema Knx Modbus Rtu Gateway 886.1 2024 08 19 001



Das KNX Modbus RTU Gateway 886.1 secure wird über den KNX Bus mit Strom versorgt und benötigt keine zusätzliche Hilfsspannung.

Ein mehrfacher Download für Kommunikationstests ist nicht mehr erforderlich. Die Testabfragen erfolgen direkt über das Gateway in der ETS, ohne dass eine zusätzliche USB RS-485 Schnittstelle benötigt wird. Dies funktioniert auch noch ohne KNX Konfiguration, wie z.B.: Gruppenadressen direkt bei der ersten Inbetriebnahme.

Auf diese Weise können die Eintsellungen vor der ETS Konfiguration getestet werden.

KNX Modbus Konfiguration

Die Zuordnung zwischen KNX-Objekten und Modbus-Registern erfolgt über Parameter in der ETS – es ist kein weiteres Tool erforderlich. Die Konfiguration kann zusätzlich durch eine DCA (Device Configuration App, SW-Erweiterung in der ETS) exportiert und importiert werden.

Das Gerät ermöglicht die Interpretation und die Skalierung der Modbus Daten entsprechend der Datenpunkttypen des KNX Standards.

Weinzierl 886 1 Config De 2024 08 19 001

Modbus Testumgebung

Modbustestenvironment De 2024 08 06 001

Die Testumgebung ist dazu gedacht um die Modbus Kommunikation zu testen. Dafür können Baudraten und Prioritäten eingestellt werden.

In Abschnitt „Modbus Anfrage“ kann das zu sendende Modbus Telegramm konfiguriert werden. Der Funktionsumfang entspricht dabei den Einstellungen, welche auch für die einzelnen Datenpunkte verwendet werden können. Die Bezeichnungen der Parameter sind dabei identisch.

„Modbus Anfrage (Vorschau)“ zeigt das erstellte Modbus Telegramm.

Der Button „Sende Modbus Anfrage“ sendet die konfigurierte Anfrage und wartet automatisch auch auf die Antwort. Wird keine Antwort innerhalb 1 Sekunde erhalten, kann mit dem Button „Prüfe Modbus Antwort“ nochmals manuell auf Antwort geprüft werden. Dies ist im Normalfall aber nicht notwendig.

„Modbus Anfrage (gesendet)“ zeigt das gesendete Modbus Telegramm.

„Modbus Antwort (empfangen)“ zeigt das empfangene Modbus Telegramm.

Im Abschnitt „Modbus Antwort“ werden die Daten der Modbus Antwort aufgelistet und gemäß der Einstellungen im Abschnitt „Modbus Anfrage“ interpretiert.

DPT Konverter

Der DPT Konverter kann für Datenpunkttyp Konvertierungen zwischen z.B. ganzzahligen Werten (DPT 12) und Gleitkommawerten (DPT 9) verwendet werden.
Somit kann beispielsweise eine Temperatur in den richtigen KNX Datenpunkttyp überführt werden. Sollte auch eine Skalierung hierfür nötig sein, ist es möglich diese anzugeben.

Bei Konvertierungen zu Bit Objekten (DPT 1) ist es möglich einen Schwellwert zu definieren.
Ein Anwendungsbeispiel hierfür wäre eine Alarmausgabe (DPT 1) bei einem definierten Füllstand (DPT 5).
So kann z.B. eine Leuchte aktiviert werden, wenn der Füllstand kleiner als 10 % ist, ohne eine zusätzliche Logik zu verwenden.

Zusammengefasst werden folgende Funktionen überstützt:

  • Binär zu Wert
  • Wert zu Binär (Schwellwerte)
  • Prozentwertanpassung
  • Wert zu Wert (Skalierungen)

Des Weiteren können die konvertierten Werte bei Bedarf zyklisch gesendet werden.

Dpt Converter De 2024 09 12 001

Weinzierl Modbus RTU Gateway 886.1 ConfigTool

Weinzierl_DCA_Modbus_Config_Tool_Image_DE

Mit dem Weinzierl Modbus RTU Gateway 886.1 ConfigTool steht ein sogenanntes DCA (Device Configuration AddIn) für die ETS zur Verfügung. Mit diesem ist es möglich die Konfiguration einer Weinzierl KNX Modbus RTU Gateway 886.1 secure Datenbank zu exportieren und in ein anderes Gateway zu importieren.

Die bestehende Konfiguration des KNX Modbus RTU Gateway 886 kann problemlos auf das neue KNX Modbus RTU Gateway 886.1 secure übertragen werden.

Das Weinzierl Modbus Gateway Config Tool ist online als kostenloser Download im Onlinestore der KNX Association unter Shop / ETS-Apps (Anlegen einer Nutzerkontos ist notwendig) erhältlich. Nach dem Hinzufügen zum Warenkorb und dem Auschecken erhält man innerhalb kurzer Zeit den Downloadlink für das Weinzierl Modbus Gateway Config Tool unter “Mein Konto / Produkte” angezeigt.

Bitte beachten Sie: Das Weinzierl Modbus RTU Gateway 886.1 ConfigTool benötigt eine kommerzielle Lizenz der ETS 5.5 oder höher.

Beispielkonfigurationen sind hier zu finden:

HerstellerBeschreibungBezeichnungDownload
ABB DrehstromzählerA43 A44Zip
Broetje RegelungskommunikationsmodulNEO-RKMZip
ComAp EinzelgeneratorsteuerungInteliLite 4 AMF 9Zip
D+HFensterantriebeACB AntriebeZip
Eletechsup RelaismodulN4DOK32Zip
Elsner WetterstationP03-ModbusZip
Eltako Modbus Zweirichtungs DrehstromzählerDSZ15DZMODZip
EmecMultichannel DosiercontrollerLD MultichannelZip
E+E Feuchte- und TemperaturfühlerEE071Zip
FinderBidirektionaler Multifunktionszähler7M.38Zip
FroniusWechselrichterSymo Gen24 PlusZip
Heidelberg WallboxWallbox-Energy-Control
Zip
HeliothermRemote control gatewayRCG2-Modul
Zip
HuawaiWechselrichterSUN2000Zip
Mitsubishi ElectricLuft-Wasser-WärmepumpensteuerungProcon MelcoBEMS MINI (A1M)Zip
Rehau RaumtemperaturreglerNEA SMART 2.0Zip
SystemairKlimaanlagenregelungSysQuare-SysLogicZip
TruebnerBodenfeuchtesensorSMT10Zip
ValloxLüftungsgerätValloPlus 510 MVZip
Weider WärmepumpenWärmepumpensteuerungWT16Zip
Feuchte- und TemperaturfühlerXY-MD02Zip

Um unser Angebot von erfolgreich getesteten Konfigurationen weiter auszuweiten, freuen wir uns jederzeit solche DCA Files zu erhalten.
Gerne können Sie diese DCA Files mit dem Manual des Modbus Gerätes und der Registerbeschreibung an support@weinzierl.de senden.

Technische Daten

Mechanische Daten

  • Gehäuse: Kunststoff
  • Reiheneinbau, Einbaubreite 1 TE (18mm)

Bedien- und Anzeigeelemente

  • 2 Tasten und 3 LEDs (mehrfarbig)
  • KNX Programmiertaste mit LED (rot)

Modbus

  • Typ: RTU
  • RS-485, mit einstellbarer Baudrate
  • Master oder Slave
  • Master: bis zu 25 Slave Geräte
  • Bis zu 250 Kanäle

KNX

  • Medium TP
  • KNX Security

Spannungsversorgung

  • KNX Bus ca. 8 mA, busversorgt

Anschlüsse

  • KNX-Anschlussklemme (rot/schwarz)
  • 2x steckbare Schraubklemme (3 polig) für Modbus
