KNX TP Multi IO 570.1 secure

 KNX TP Multi IO 570.1 secure

Das KNX TP Multi IO 570.1 secure ist ein universelles Ein- und Ausgangsmodul für die Gebäudesteuerung. Es bietet 48 digitale Kanäle. Jeder Kanal kann als binärer Eingang oder als binärer Ausgang verwendet werden. Die Peripherie (z.B. Relais) wird durch eine externe Spannungsversorgung (24 V⎓) gespeist. Eingangskanäle können zur Steuerung z.B. von Leuchten oder Jalousien über KNX verwendet werden. Sie können aber auch als Impulszähler – beispielsweise für Energiezähler – konfiguriert werden. Ausgangskanäle können direkt Signal LEDs, externe Koppelrelais (z.B. Multi IO Extension Switch 590) oder Jalousierelais (Multi IO Extension Shutter 592) ansteuern.

Die integrierte USB Schnittstelle ermöglicht eine Verbindung zwischen einem PC und dem KNX Bus. Der USB Anschluss ist galvanisch vom KNX Bus getrennt. Die Konfiguration erfolgt mit der ETS (Version 5.7 oder höher), eine lokale Programmierung ist möglich.
Ein gut ablesbares OLED Display auf der Frontseite erlaubt eine manuelle Bedienung, um die Installation zu testen.

Das Gerät unterstützt KNX Data Security.

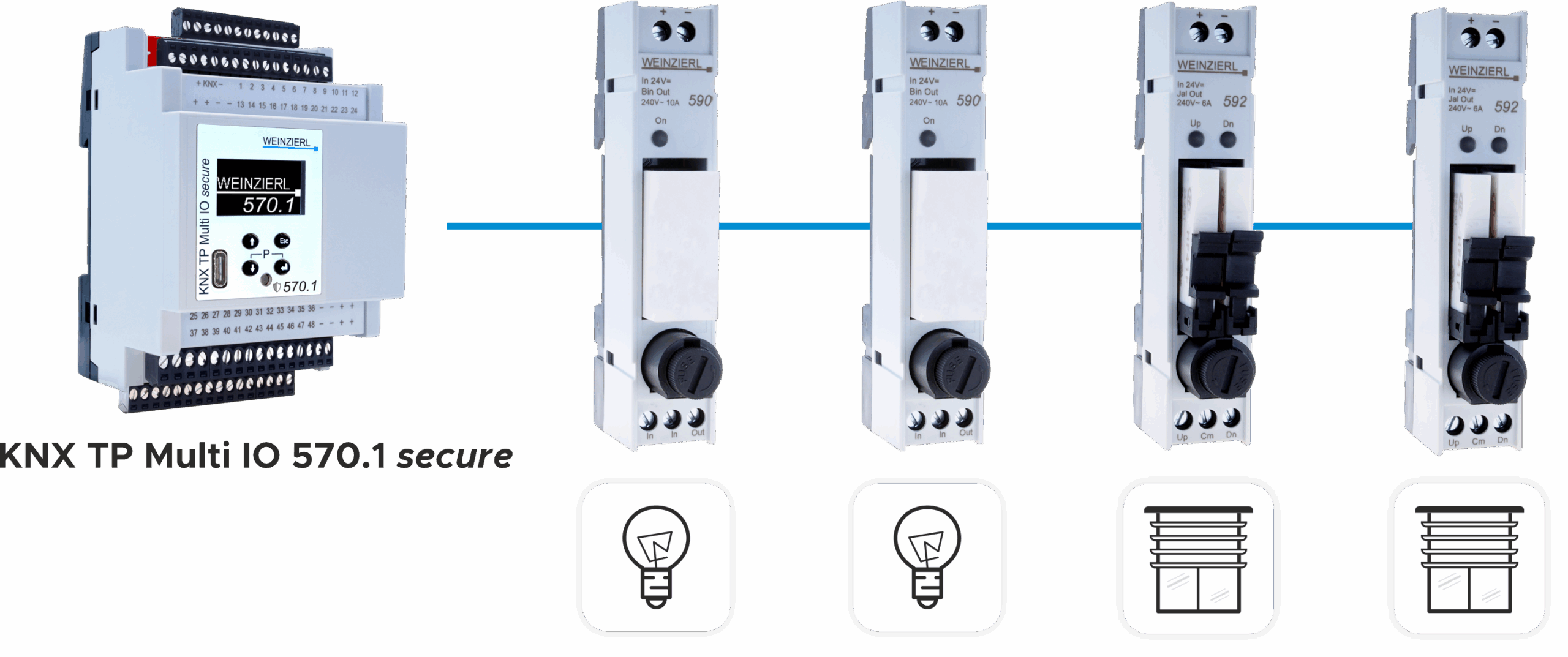

Wz Schema Knx Tp Multi Io 570.1 Secure 2025 09 30 001

570 1 5543 Knx Tp Multi Io Secure Diagnostics De 2025 09 30

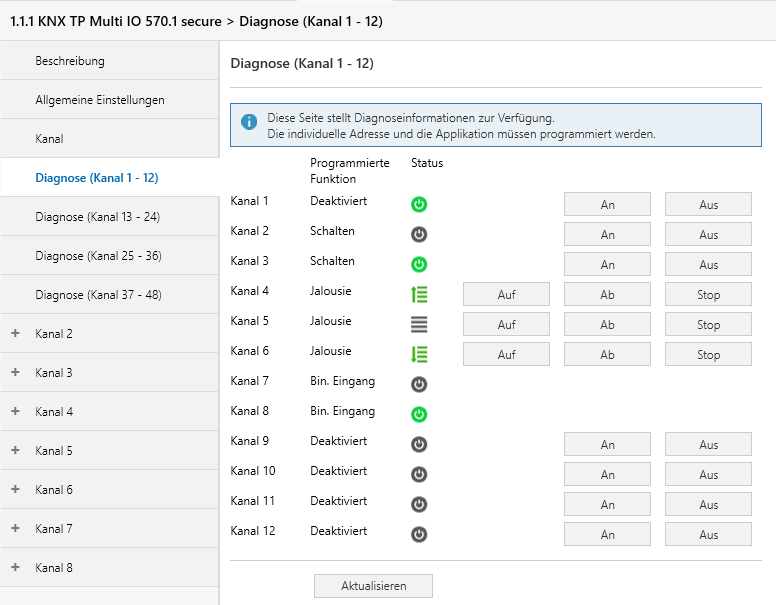

Direkte Bedienung mit der ETS

Der KNX TP Multi IO 570.1 secure ermöglicht neben der manuellen Bedienung am Gerät auch die direkte Steuerung der Kanäle aus dem Parameterbereich der ETS. Damit können alle Kanäle einzeln oder alle gleichzeitig bedient werden. Dazu muss lediglich die physikalische Adresse des Gerätes programmiert werden. Es sind keine Parametereinstellungen oder Gruppenadressen erforderlich. Somit ist ein direktes Schalten der Ausgänge oder Fahren der Jalousie mit der ETS möglich – auch in der Fernwartung. Hierdurch ergibt sich der Vorteil, dass zum Testen der einzelnen Kanäle nicht jedes Mal ein Download durchgeführt werden muss.

Technische Daten

 Mechanische Daten

  • Gehäuse: Kunststoff
  • Reiheneinbau, Einbaubreite 4 TE
  • Gewicht: ca. 200 Gramm

Bedien- und Anzeigeelemente

  • OLED Display mit 4 Tasten
  • KNX Programmier-LED

Spannungsversorgung

  • KNX Bus ca. 6 mA
  • Ein- und Ausgänge: 24 V⎓, ca. 25 mA ohne Last

KNX

  • Medium TP
  • Long Frame
  • Gerätemodell System B
  • kompatibel ab ETS 5.7 (oder höher)
  • KNX Security

Anschlüsse

  • Klemme für KNX Bus (rot / schwarz)
  • Steckbare Schraubklemme (4 polig) für Spannungsversorgung
  • Steckbare Schraubklemme (12 polig) für Ein- und Ausgänge
  • USB Buchse Typ C

Ein- und Ausgänge

  • Ausgang: Open-Drain, max. 100 mA, inkl. Freilaufdiode
  • Eingang: Inkl. Pull-Up Widerstand
